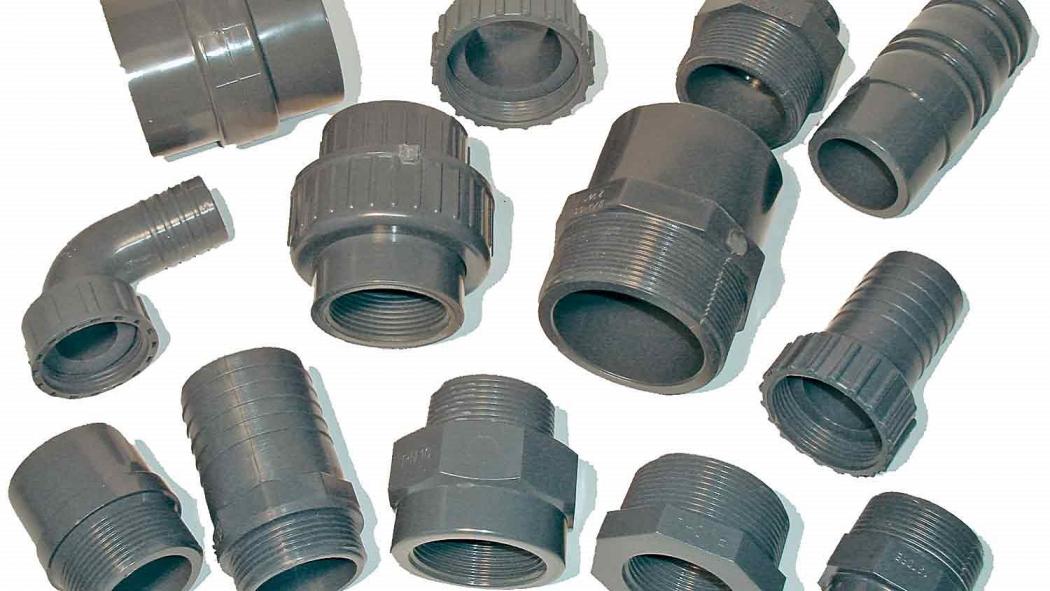

Fittings (Verbindungstechnik)

Tüllen, Muffen und Nippel zur Schauchbefestigung

Die Befestigung des Schlauches muss dauerhaft halten. Eine Bruchstelle außerhalb des Teiches führt meist zu massiven Wasserverlusten und Schäden an Teich und Umfeld.

Fittings (Verbindungstechnik)

So befestigen Sie einen Schlauch an einer Teichpumpe

Die Seite mit der Tülle wird in den Schlauch gesteckt und mit einer Schelle festgezogen. Das Gewinde auf der anderen Seite wählt man passend zu der Pumpe.

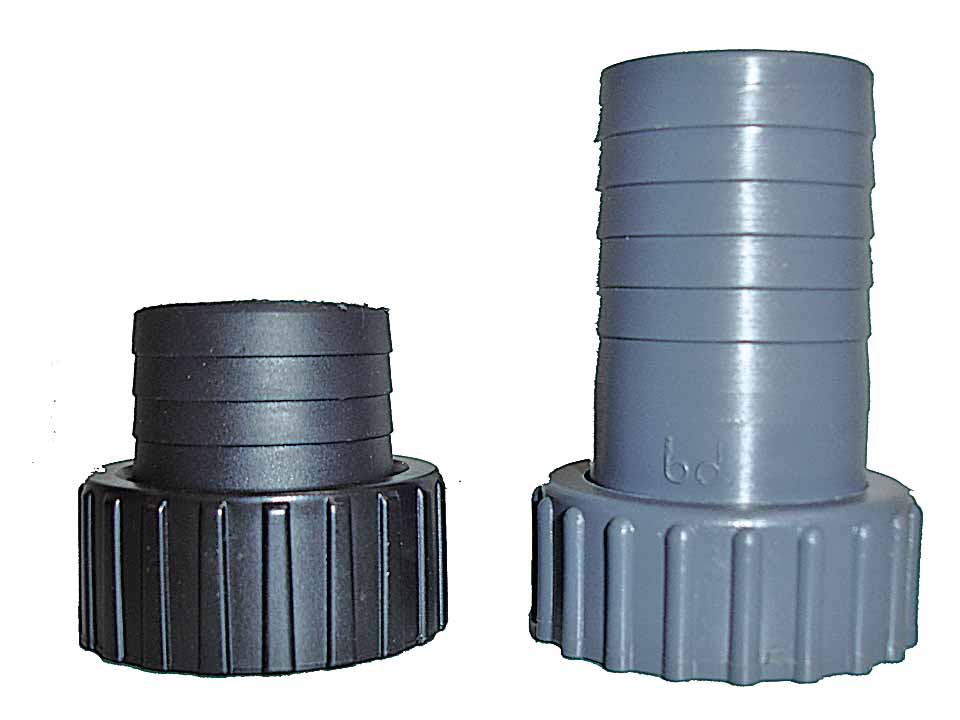

Die Tüllen müssen lang genug sein, sonst rutschen sie aus dem Schlauch
Links (schwarz) ist der passende Abschnitt einer Stufentülle. Sie werden oft mit Teichpumpen etc. geliefert und man kann sie auf der passenden Schlauchgröße abschneiden. Der Spannbereich ist dann aber oft viel zu kurz: Bei Belastung rutscht die Tülle aus dem Schlauch und in einem ungünstigen Fall wird der Teich leergepumpt. Die rechte Tülle (grau) hat eine bessere Länge. Es gibt die Tüllen mit unterschiedlichen Durchmessern und Gewinden.

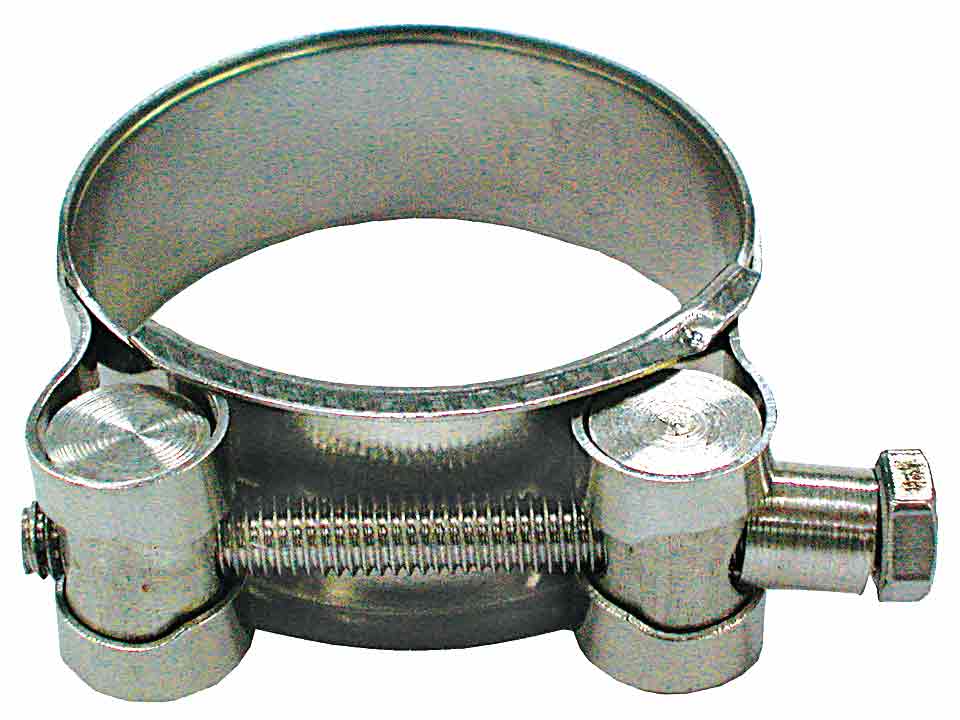

Für die dicken Leitungen braucht man robuste Spannbacken-Schellen
Normale, dünne Schlauchschellen eignen sich nur für die dünnen, weichen Gartenschläuche. Die dicken und verstärkten Saug- und Druckleitungen sind damit nicht zu spannen. Deren kräftige Hartkunststoff-Spirale lässt sich damit nicht zusammenpressen. Erforderlich sind die deutlich stabileren Spannbackenschellen aus Edelstahl. Es gibt sie bei NaturaGart für alle wichtigen Durchmesser. Sie lassen sich viel fester spannen und sie rosten nicht.

Schlauch- und Gewinde-Übersicht

Bei den Tüllen ist das noch sehr einfach, bei den dazu passenden Gewinden ist das zunächst etwas verwirrend.
Schlauch- und Gewindemaße, zwei Systeme, die nicht immer gut zueinander passen
Das metrische System löst immer mehr das alte Zoll-System ab. Das führt gelegentlich zu Konflikten, wenn 40 mm-Leitungen nicht gut auf die 1,5-Zoll-Tüllen passen. Verwirrend ist, dass die Rohrinnenmaße von den Gewindemaßen inzwischen entkoppelt sind. Komplizierter wird es noch, wenn die Schlauchproduzenten die Maß-Toleranzen nach oben nutzen, die Fitting-Hersteller aber nach unten oder wenn konisch dichtende Gewinde im Spiel sind. NaturaGart hat deshalb für die Schlauchproduktion engere Toleranzen vereinbart.
Schlauch, innendazu passendes Gewinde
Zollmminnen (mm)außen (mm)
½12,718,621,0
¾19,0524,126,4
125,430,333,2
1 ¼31,7539,041,9
1 ½38,144,847,8
250,856,759,7
376,285,087,9
4101,6110,1113,0

Schlauchschellen für die Befestigung der Leitungen (1 bis 4 Zoll)

Normale Schlauchschellen sind für die verstärkten Druckleitungen nicht verwendbar. Die einzig sinnvolle Lösung sind solche Edelstahl-Spannbacken-Schellen. Sie befestigen zuverlässig die Leitungen auf den Tüllen und lassen sich bei Bedarf jederzeit wieder lösen.

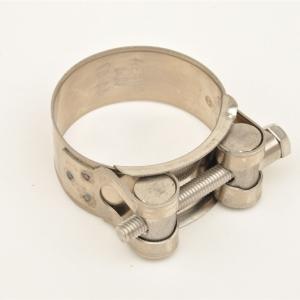

Spannbacken-Schelle 1 Zoll Leitung

Spannbacken-Schelle 1 Zoll Leitung

Lieferstatus:
Artikel Nr. 17170
6,80 € *
Spannbacken-Schelle 1,5 Zoll Leitung

Spannbacken-Schelle 1,5 Zoll Leitung

Lieferstatus:
Artikel Nr. 17171
8,30 € *

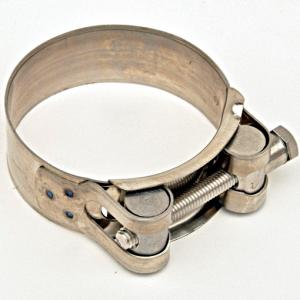

Spannbacken-Schelle 2 Zoll Leitung

Spannbacken-Schelle 2 Zoll Leitung

Lieferstatus:
Artikel Nr. 17172
9,20 € *

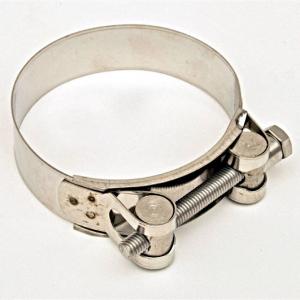

Spannbacken-Schelle 3 Zoll Leitung

Spannbacken-Schelle 3 Zoll Leitung

Lieferstatus:
Artikel Nr. 17173
11,60 € *

Tüllen für 50 mm-Leitungen (ca. 2 Zoll)

Auf den Teichpumpen gibt es meistens ein Außengewinde, das unterschiedlich groß sein kann. Am häufigsten sind daher Schlauch-Anschlüsse mit Innengewinde. Wenn die Gewinde kleiner als 2 Zoll sind, braucht man Übergangsstücke. Wenn sie kleiner als 1 Zoll sind, passen wir das mit GeKa-Schnellkupplungen an.

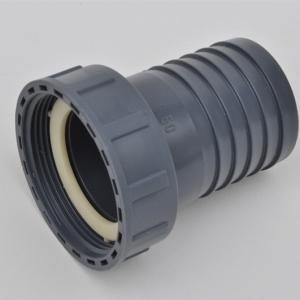

Tülle 50 mm Schlauch - 2" IG

Tülle 50 mm Schlauch - 2" IG

Lieferstatus:
Artikel Nr. 17019
7,80 € *

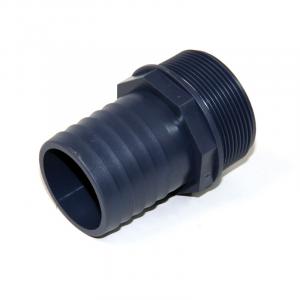

Tülle 50 mm Schlauch - 2" AG

Tülle 50 mm Schlauch - 2" AG

Lieferstatus:
Artikel Nr. 17018
7,40 € *

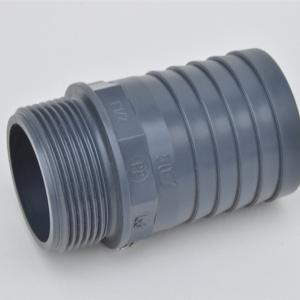

Tülle 50 mm Schlauch - 1,5" AG

Tülle 50 mm Schlauch - 1,5" AG

Lieferstatus:
Artikel Nr. 17038
5,80 € *

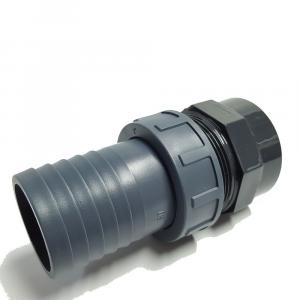

Anschluss 50 mm Schlauch - 1,5" IG

Anschluss 50 mm Schlauch - 1,5" IG

Lieferstatus:
Artikel Nr. 17123
13,60 € *

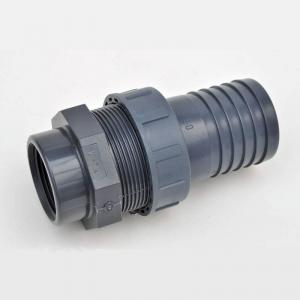

Anschluss 50 mm Schlauch - 1,25" IG

Anschluss 50 mm Schlauch - 1,25" IG

Lieferstatus:
Artikel Nr. 17136
15,40 € *

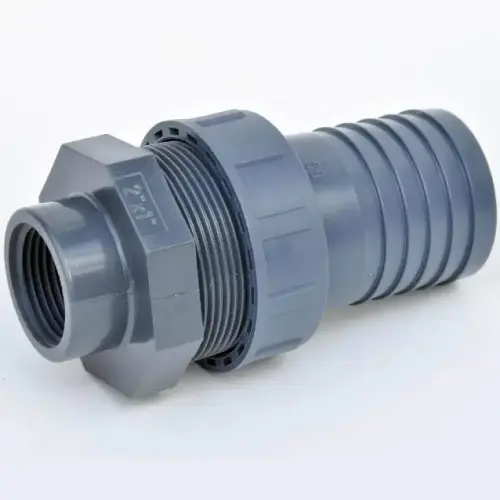

Anschluss 50 mm Schlauch - 1" IG

Anschluss 50 mm Schlauch - 1" IG

Lieferstatus:
Artikel Nr. 17138
9,80 € *

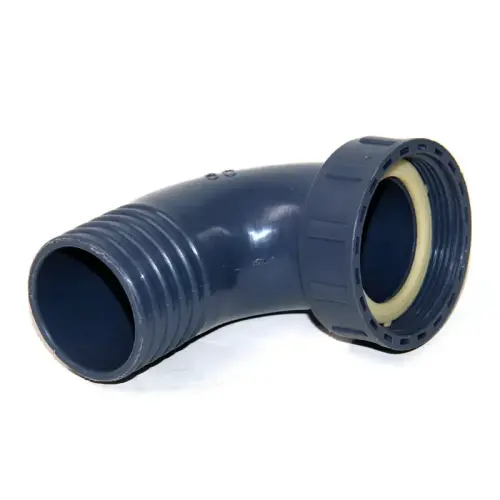

Anschluss 90°, 50 mm Schlauch - 2" IG

Anschluss 90°, 50 mm Schlauch - 2" IG

Lieferstatus:
Artikel Nr. 17042
7,80 € *

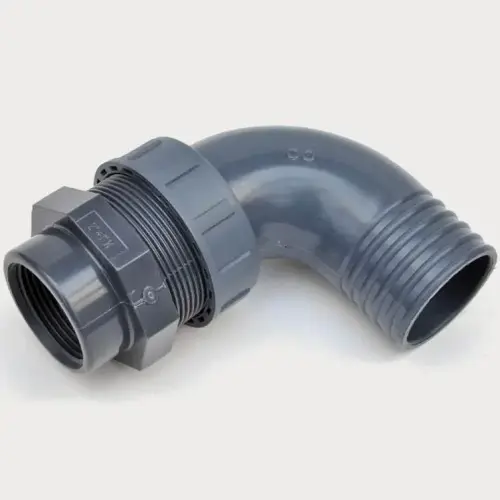

Anschluss 90°, 50 mm Schlauch - 1,25" IG

Anschluss 90°, 50 mm Schlauch - 1,25" IG

Lieferstatus:
Artikel Nr. 17134
15,40 € *

Tüllen für 40 mm-Leitungen (ca. 1,5 Zoll)

Neben den 2-Zoll-Anschlüssen an den Pumpen ist auch 1,5 Zoll noch sehr verbreitet. Hier sind die zu solchen Schläuchen passenden Tüllen mit unterschiedlichen Verschraubungen.

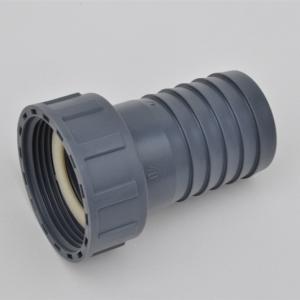

Tülle 40 mm Schlauch - 1,5" IG

Tülle 40 mm Schlauch - 1,5" IG

Lieferstatus:
Artikel Nr. 17035
12,80 € *

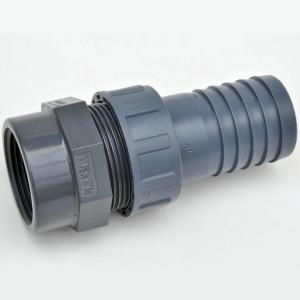

Anschluss 40 mm Schlauch - 1,25" IG

Anschluss 40 mm Schlauch - 1,25" IG

Lieferstatus:
Artikel Nr. 17135
7,80 € *

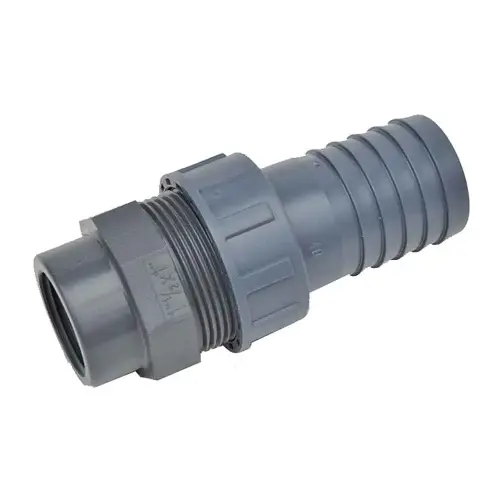

Anschluss 40 mm Schlauch - 1" IG

Anschluss 40 mm Schlauch - 1" IG

Lieferstatus:
Artikel Nr. 17137
7,60 € *

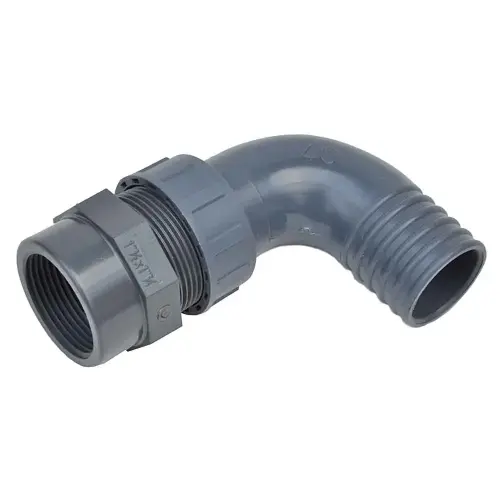

Anschluss 90° - 40 mm Schlauch - 1,25"IG

Anschluss 90° - 40 mm Schlauch - 1,25"IG

Lieferstatus:
Artikel Nr. 17133
13,10 € *

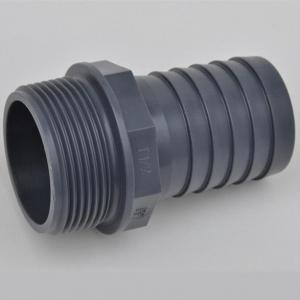

Tülle 40 mm Schlauch - 1,5" AG

Tülle 40 mm Schlauch - 1,5" AG

Lieferstatus:
Artikel Nr. 17036
4,60 € *

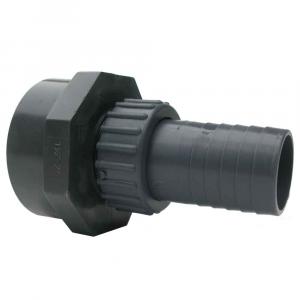

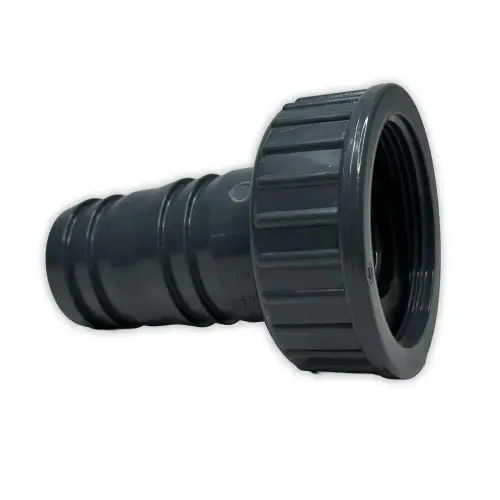

Anschluss 40 mm Schlauch - 2" IG

Anschluss 40 mm Schlauch - 2" IG

Lieferstatus:
Artikel Nr. 17124
12,00 € *

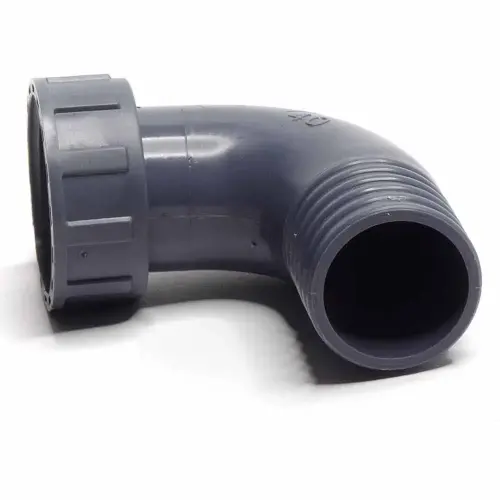

Anschluss 90°, 40 mm Schlauch - 1,5" IG

Anschluss 90°, 40 mm Schlauch - 1,5" IG

Lieferstatus:
Artikel Nr. 17041
5,90 € *

Tüllen für 25 mm-Leitungen (ca. 1 Zoll) und dünner

Diese kleinen Leitungsquerschnitte braucht man gelegentlich zum Anschluss von Quellsteinen mit (zu klein) gebohrten Löchern. Mit Schnellkupplungen kann man jedes gewünschte Maß kombinieren.

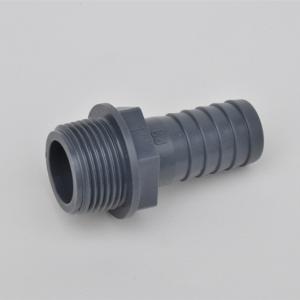

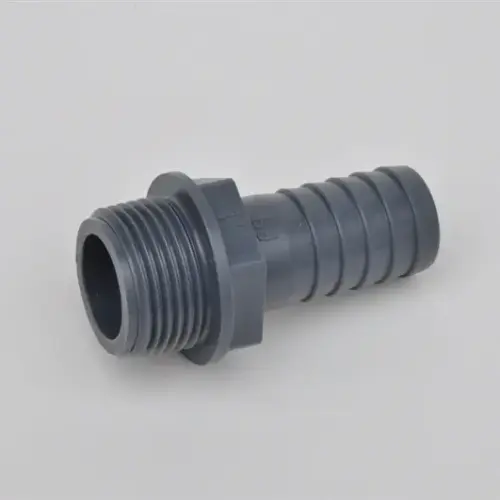

Tülle 25 mm Schlauch - 1" AG

Tülle 25 mm Schlauch - 1" AG

Lieferstatus:
Artikel Nr. 17002
2,95 € *

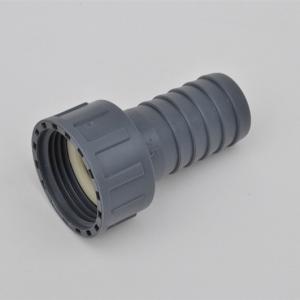

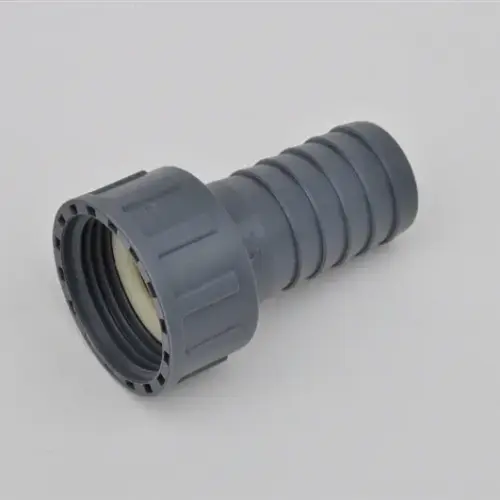

Tülle 25 mm Schlauch - 1" IG

Tülle 25 mm Schlauch - 1" IG

Lieferstatus:
Artikel Nr. 17034
4,30 € *

Muffen und Nippel

Damit können Sie zwei gleich große Gewinde verbinden.

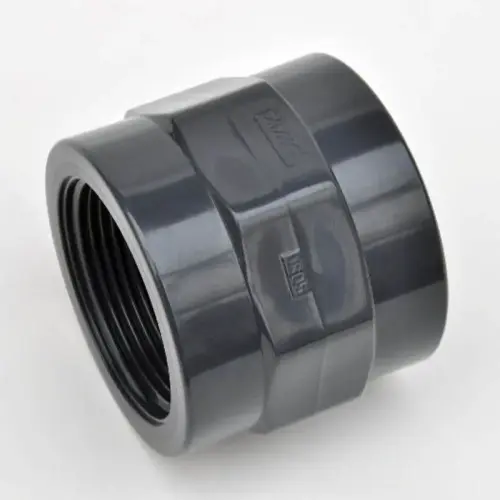

Gewindemuffe 1,5" IG

Gewindemuffe 1,5" IG

Lieferstatus:
Artikel Nr. 17054
7,80 € *

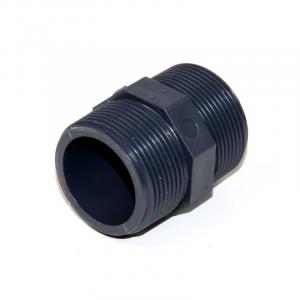

Doppel-Nippel 1,5" AG mit Achtkant

Doppel-Nippel 1,5" AG mit Achtkant

Lieferstatus:
Artikel Nr. 17087
3,80 € *

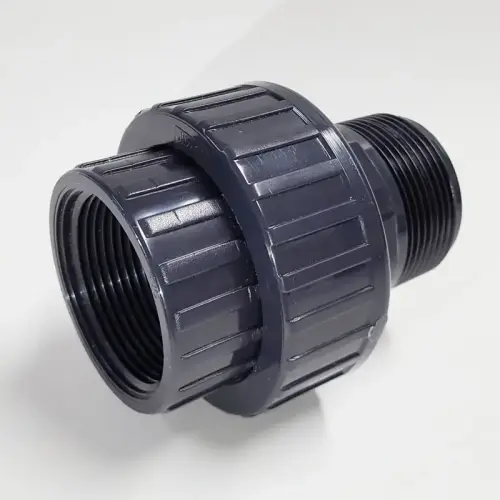

Verschraubung 1,5 Zoll IG x 1,5 Zoll AG

Verschraubung 1,5 Zoll IG x 1,5 Zoll AG

Lieferstatus:
Artikel Nr. 16753
8,90 € *

Reduzierstücke

Diese Gewinde-Kombinationen kommen zum Einsatz, wenn Sie zwei unterschiedlich große Gewinde verbinden wollen. Es gibt sie als Reduziermuffen (2x Innengewinde), Reduziernippel (2x Außengewinde) und als Gewinde-Mix.

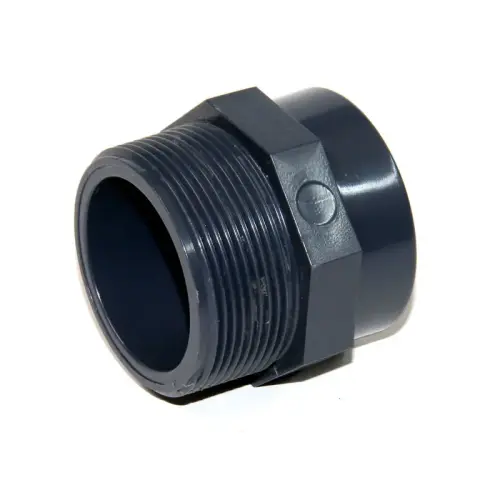

Red-Stück 2" AG - 1,5" IG

Red-Stück 2" AG - 1,5" IG

Lieferstatus:
Artikel Nr. 17075
5,80 € *

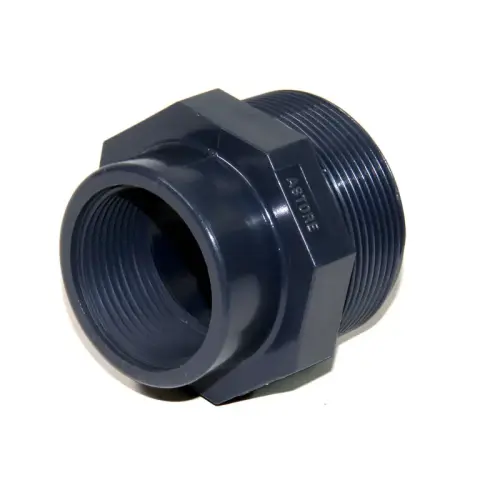

Red-Stück 2" AG - 1,25" IG

Red-Stück 2" AG - 1,25" IG

Lieferstatus:
Artikel Nr. 17105
7,60 € *

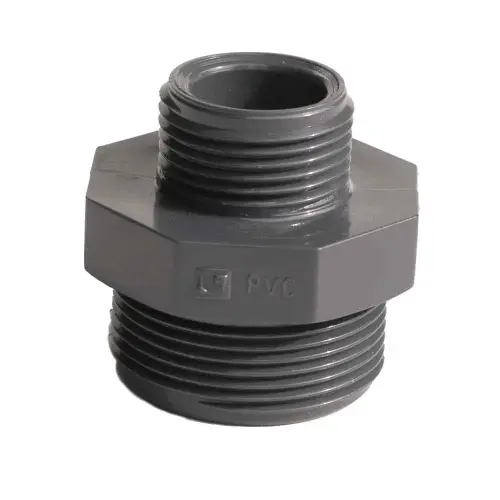

Reduzier-Nippel 1,5" AG - 1" AG

Reduzier-Nippel 1,5" AG - 1" AG

Lieferstatus:
Artikel Nr. 17098
4,80 € *

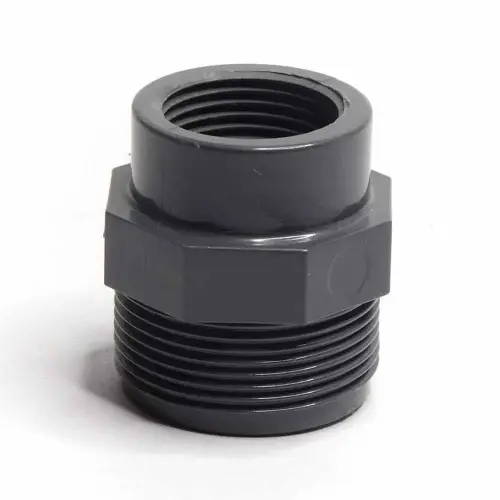

Red-Stk 1,5" AG - 1" IG

Red-Stk 1,5" AG - 1" IG

Lieferstatus:
Artikel Nr. 17069
4,20 € *

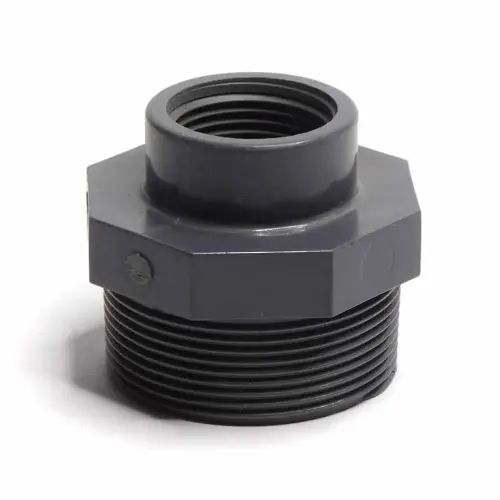

Red-Stk PVC 2" AG - 1" IG

Red-Stk PVC 2" AG - 1" IG

Lieferstatus:
Artikel Nr. 17107
6,80 € *

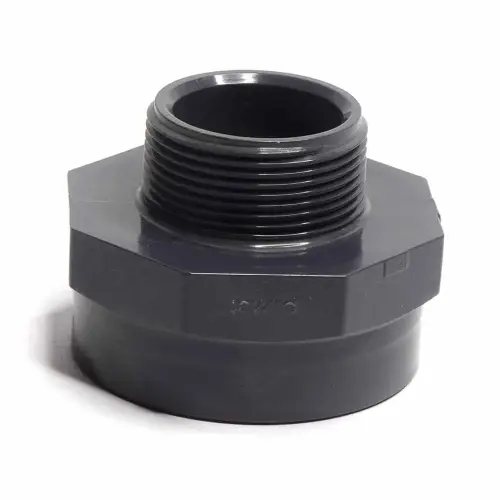

Red-Stk 2" IG - 1.5" AG

Red-Stk 2" IG - 1.5" AG

Lieferstatus:
Artikel Nr. 17110
7,40 € *

Flansche

Für Foliendurchführungen benötigt man einen Flansch. Geeignet sind unsere Schraubgewindeflansche für Dammdurchführungen zwischen Teich und Filtergraben, Pumpenschachtverbindungen bei einer externen Pumpenaufstellung oder sonstige Foliendurchführungen.

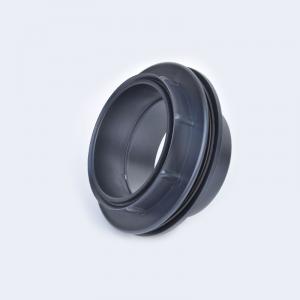

Flansch 110 mm

Flansch 110 mm

Lieferstatus:
Artikel Nr. 35872
33,99 € *

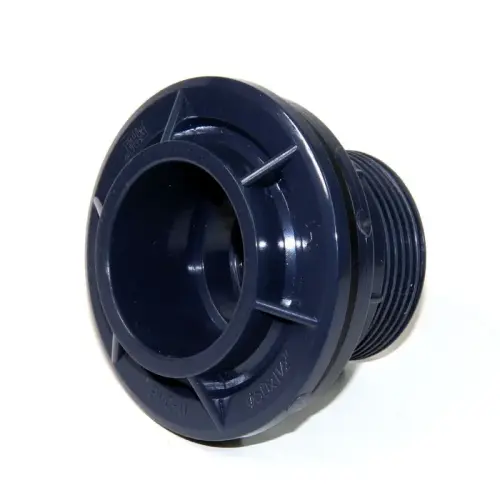

Flansch 50 mm - 1,5" IG

Flansch 50 mm - 1,5" IG

Lieferstatus:
Artikel Nr. 35876
11,33 € *

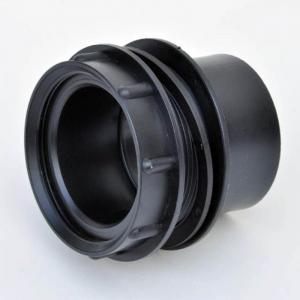

Flansch 50 mm - beidseitig Klebemuffe

Flansch 50 mm - beidseitig Klebemuffe

Lieferstatus:
Artikel Nr. 35871
11,33 € *

Ersatzteile und Zubehör

Sortieren nach:
  1. 1
  2. 2
  3. 3
  4. 4

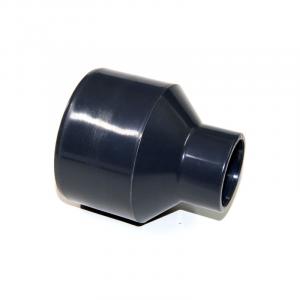

Reduziermuffe 110/90 x 50 mm

Reduziermuffe 110/90 x 50 mm

Artikel Nr. 17130
Reduzierung 110mm aussen auf 50mm Innen
PVC
Einsetzbar z.B. in Flansch 35872, muss verklebt werden.
12,80 € *

Doppel-Nippel 1,5" AG mit Achtkant

Doppel-Nippel 1,5" AG mit Achtkant

Artikel Nr. 17087
Doppel-Nippel 1,5" Aussengewinde beidseitig
PVC
Doppelnippel mit 1,5 Zoll Außengewinde zur Verbindung von zwei 1,5 Zoll Innengewinden, Achtkantbund
3,80 € *

Anschluss 90°, 50 mm Schlauch - 2" IG

Anschluss 90°, 50 mm Schlauch - 2" IG

Artikel Nr. 17042
Bogentülle 90° 2 Zoll mit 2 Zoll Innengewinde
PP
Schlauchanschluss 90° für Leitungen mit 50 mm Innendurchmesser und Anschluss an ein 2 Zoll Außengewinde, mit Dichtung
7,80 € *

Reduzier-Nippel 2" AG x 1,5" AG mit Achtkant

Reduzier-Nippel 2" AG x 1,5" AG mit Achtkant

Artikel Nr. 35703
Reduzier-Nippel, beidseitig Außengewinde
PVC
Doppelnippel mit Reduzierung zur Verbindung von zwei Innengewinden, Achtkandbund
5,80 € *

Gewindemuffe 1,5" IG

Gewindemuffe 1,5" IG

Artikel Nr. 17054
beidseitig 1,5 Zoll Innengewinde
PVC
Doppelmuffe mit beidseitigem 1,5 Zoll Innengewinde
7,80 € *

Spannbacken-Schelle 1 Zoll Leitung

Spannbacken-Schelle 1 Zoll Leitung

Artikel Nr. 17170
29 - 31 mm
Edelstahl
Normale Schlauchschellen sind für die verstärkten Druckleitungen nicht verwendbar. Die einzig sinnvolle Lösung sind solche Edelstahl-Spannbacken-Schellen. Sie lassen sich im Gegensatz zu Billig-Typen auch wieder lösen.
6,80 € *

Red-Stk 1.5" AG - 1,25" IG

Red-Stk 1.5" AG - 1,25" IG

Artikel Nr. 17104
Reduzierung 1,5 Zoll AG - 1,25 Zoll IG
PVC
Reduzierstück mit 1,5 Zoll Außengewinde und 1,25 Zoll Innengewinde, Achtkantbund
7,20 € *

Reduziermuffe 110/90 x 75 mm

Reduziermuffe 110/90 x 75 mm

Artikel Nr. 17131
Reduzierung 110 mm aussen auf 75 mm innen
PVC
Einsetzbar z.B. in einem Flansch, muss verklebt werden.
13,60 € *

Spannbacken-Schelle 1,5 Zoll Leitung

Spannbacken-Schelle 1,5 Zoll Leitung

Artikel Nr. 17171
44 - 47 mm
Edelstahl
Normale Schlauchschellen sind für die verstärkten Druckleitungen nicht verwendbar. Die einzig sinnvolle Lösung sind solche Edelstahl-Spannbacken-Schellen. Sie lassen sich im Gegensatz zu Billig-Typen auch wieder lösen.
8,30 € *

Spannbacken-Schelle 3 Zoll Leitung

Spannbacken-Schelle 3 Zoll Leitung

Artikel Nr. 17173
79 - 85 mm
Edelstahl
Zur Befestigung der Leitung am Saugsammler und an Saug-Vorfiltern mit Tüllen (für die Sedimentfalle ist das nicht erforderlich).
11,60 € *

Anschluss 90° - 40 mm Schlauch - 1,25"IG

Anschluss 90° - 40 mm Schlauch - 1,25"IG

Artikel Nr. 17133
Bogentülle 90° 1,5 Zoll Schlauchanschluss mit 1,25 Zoll Innengewinde
PVC/PP
Bei Nutzung einer 40 mm Druckleitung kann dieser Anschluss saug- und druckseitig für alle Teichpumpen mit 42 mm Außengewinde eingesetzt werden
13,10 € *

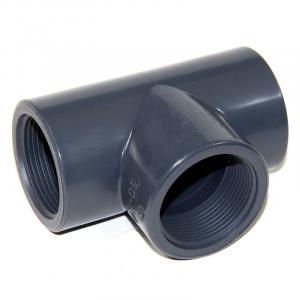

T-Stück 1,5" IG

T-Stück 1,5" IG

Artikel Nr. 17153
T-Stück mit 3 x 1,5 Zoll Innengewinden
PVC
T-Stück für strömungsoptimierte Wasserverteilung auf z.B. drei Schlauchanschlüsse
9,20 € *
